Сырье и материалы
Основным сырьем для производства труб и фасонных частей является блок-сополимер полипропилена РР-В. К сырью добавляются красители и средства для облегчения процесса изготовления труб. Допускается добавка собственного вторичного материала для производства труб и фасонных частей в количестве, обеспечивающем удовлетворение требований технической нормы.
|
Технические свойства | |||
|
Показатель скорости течения (MFR) |
230°С:2.16кг |
г/10 хв |
0,3-1,0 |
|
Плотность |
|
кг/м3 |
900 |
|
Жесткость |
|
- |
≥50 |
|
Линейное расширение |
-20°С+100°С |
К1 |
≤2,0x10-1 |
|
Модуль упругости Е, |
|
МПа |
от 800 до 1850 |
К каждой поставке сырья прилагается сертификат контроля качества.
Сертификат контроля качества содержит всю указанную выше информацию. Производитель сырья отвечает за соответствие технических свойств материала.

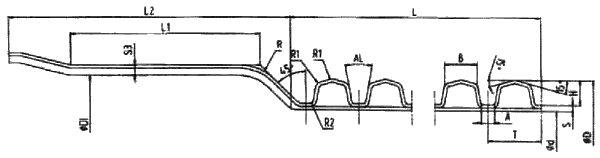

Размеры
Трубы и фасонные части удовлетворяют требованиям проекта европейского стандарта EN 1401-1:1999, материал полипропилен ПП, номинальные внутренние диаметры DN/1D 200,300,400,500,600,800, тип труб «В», класс периметрической жесткости SN4, SN8
|
Размер, мм |
DN 200 |
DN 300 |
DN 400 |
DN 500 |
DN 600 |
DN 800 | |
|
Диаметр внутренний трубы |
d |
200±1 |
300+2 |
400±2,5 |
500±3 |
600±3,5 |
800+4 |
|
Диаметр наружный трубы |
D |
225+2 |
338,4±3 |
454,4±3 |
566,6±4 |
679,6±5 |
902,6+6 |
|
Суммарная толщина стенок внутреннего и наружного слоя, не менее |
S |
2,0 |
2,5 |
3,0 |
3,5 |
4,5 |
6,0 |
|
Минимальная толщина стенки внутр. |
е5 |
1,1 |
1,7 |
2,3 |
3,0 |
3,5 |
4,5 |
|
Мин. толщина стенки на гребне волны гофры |
е6 |
1,4 |
2,0 |
2,5 |
3,1 |
3,8 |
5,0 |
|
Шаг волны гофры |
Т |
21,3 |
37,3 |
49,7 |
59.7 |
59,7 |
74,6 |
|
Ширина углубления между гребнями волны |
А |
5,3 |
10,0 |
13,0 |
15,0 |
15,0 |
20,0 |
|
Ширина гребня волны |
В |
13,0 |
22,9 |
30,2 |
36,8 |
35,7 |
42,7 |
|
Минимальная толщина стенки раструба |
еЗ |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
7,0 |
|
Диаметр внутренний раструба |
D 1 |
228±2 |
343±3 |
460±3 |
574±4 |
686±5 |
909±6 |
|
Длина трубы строительная |
L |
6000 |
6000 |
6000 |
5900 |
5900 |
5850 |
|
Длина раструба |
L2 |
117 |
165 |
185 |
230 |
245 |
290 |
|
Длина гладкой части раструба |
L1 |
76 |
100 |
120 |
150 |
160 |
200 |
Толщина стенок труб связана с соответствующей требуемой периметрической жесткостью труб SN4, SN8 и каждый раз подбирается производителем труб.
Раструбные трубы производятся в отрезках длиной 6м. По согласованию с потребителем допускается изготовление и поставка труб другой длины и с другими граничными отклонениями длины труб.
Трубы соединяются с помощью раструбов, изготавливаемых на трубах во время производственного процесса. Уплотнение осуществляется с помощью уплотнителей из эластомера, фиксируемых на последнем надрезе трубы.
Поверхности
Внутренние и внешние поверхности труб и фасонных частей не должны иметь трещин, пузырей и других дефектов и повреждений, которые ухудшают эксплуатационные качества. На внешней поверхности допускаются незначительные следы формующего инструмента и механической обработки.
Окраска труб и фасонных изделий для наружной канализации - оранжево-коричневый, оттенки не регламентируются. Внутренняя поверхность труб - белого цвета для облегчения осмотра трубопроводов изнутри с помощью ТВ- устройств.
Свойства системы
Трубы и фасонные части должны отвечать следующим характеристикам:
|
Свойство |
Значения показателя для труб из композиций ПП |
Метод контролирования |
|
1. Кольцевая жесткость SN кН./м2 |
SN 2 > 2 кН./м2 |
Согласно ДСТУ Б В.2.5-32:2007 |
|
2. Сопротивление удару падающего груза, TIR % не больше |
10 |
Согласно ДСТУ Б В.2.5-32:2007 |
|
3. Сохранение длины и наружного вида после прогревания,% не больше |
При температуре 150± 2°С2 |
Согласно ДСТУ Б В.2.5-32:2007 |
|
4. Герметичность раструбных соединений |
Сохранение герметичности испытанных |
Согласно ДСТУ Б В.2.5-32:2007 |
Уплотнительные кольца
Уплотнительные кольца не оказывают неблагоприятного воздействия на свойства труб, а соединения, выполненные с их помощью, отвечают требованиям по герметичности соединений системы.
