Конструктивные решения общественных зданий

Многоэтажные общественные здания I ка­тегории этажности для инду­стриального строительства проектируют на основе каркасно-панельной системы. Несмотря на технико-экономические не­достатки этой системы по сравнению с бескаркасной панельной, она избрана в качестве основной, так как обладает большей планировочной гибкостью и позволяет трансформировать планировку общественных зданий, что служит одним из важнейших функциональных требо­ваний.

Проектируют конструкции, как пра­вило, по методу открытой системы типи­зации на базе Общесоюзного каталога унифицированных индустриальных изде­лий, рассчитанных на применение в зда­ниях высотой от одного до 16 этажей. Габаритные схемы, положенные в основу разработки изделий каталога, позволяют возводить здания с высотой этажа от 2,8 до 7,2 м (табл. 10). Это дает воз­можность применять изделия серии не только в общественных, но в специа лизированных типах жилых зданий (гос­тиницы, пансионаты, пионерские лагеря и пр.).

Таблица 10. Габаритные схемы многоэтажных общественных каркасно-панельных зданий

Примечание.

• А - для высот этажей 2,8: 3.3; 3,6; 4,2; 4,8; 6,0; 7,2 м:
• Б - 2,8; 3,3; 3,6; 4.2 м;
• В - 3.6; 4.2; 4.8; 6,0; 7.2 м;
• Г - 4,2 м.

Основа конструктивной системы каркасно-панельных зданий - сборный железобетонный каркас, разработанный по связевой расчетной схеме, в которой роль горизонтальных диафрагм жесткос­ти выполняют диски сборных железо бетонных перекрытий, а вертикальных - продольные и поперечные пило­ны, выполненные из бетонных панелей

Шаг вертикальных диафрагм опреде­ляют расчетом, но принимают не более 36 м по длине здания и при расстоянии от края здания или от температурно-деформационного шва от 18 до 36 м (кратно 6 м). Согласно объемно-плани­ровочному решению здания, каркас ком­понуют с продольным или поперечным расположением ригелей.

Основные сборные элементы каркасно-панельных многоэтажных здании конструируют следующим образом. Ко­лонны сечением 400X400 мм и высотой 2—3 этажа сопрягают по высоте кон­тактным стыком со сваркой выпусков продольной арматуры, установкой хому­тов, омоноличиванием узла. Вариации несущей способности колонн достигают изменением процента армирования и ма­рок бетона. Ригели имеют тавровое сечение с полкой понизу для опирания перекрытий. Сопряжение ригелей с ко­лонной — шарнирное со скрытой кон­солью (рис. 69).

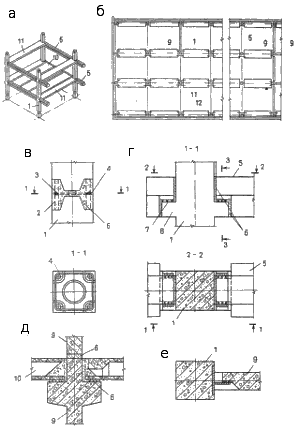

Для перекрытий каркасно-панельных зданий применяют три типа изделий — многопустотные на­стилы высотой 220 мм (для проле­тов 6 и 9 м) и 300 мм (для пролета 12), ребристые и панели типа «ТТ» и «Т» вы­сотой 600 мм (для пролетов 9 и 12 м). Стены-диафрагмы жесткости из желе­зобетонных панелей толщиной 140 мм, высотой в этаж, глухих или с проемами. Панели имеют поверху полки для опирания перекрытий. Горизонтальные стыки панелей — контактные по слою цементно-песчаного раствора. Вертикальные стыки панелей-диафрагм между собой и колоннами — на сварных стальных шпо­нах (не менее двух на этаж). Наружные стены ненесущие. Типовые каркасно-панельные конст­рукции применяют также и для зданий II категории этажности, дополняя сис­тему несущих конструкций внутренними вертикальными связями (стволы жест­кости) и повышая несущую способность колонн нижних этажей. Рис. 69. Несущие конструкции каркасно-панельных зданий: а - схема; б - пример компо­новки в плане здании; в - стык колонн по высоте; г - стык ригелей с колонной; д - стык панелей диафрагмы же­сткости по высоте и с пане­лями перекрытий; е - связь диафрагмы жесткости с ко­лонной; 1 - колонна; 2 - арматурный выпуск;3 - бетон замоноличивания; 4 - арма­турный хомут; 5 - ригель; 6 - цементный раствор; 7 - свар­ка ригеля с консолью колонны; 8 - консоль колонны; 9 - диафрагма жесткости: 10  - панель перекрытия; 11 -настил-распорка; 12 - фасадный  настил-распорка
