Особенности конструктивных решений многоэтажных жилых домов I и II категории этажности
 |

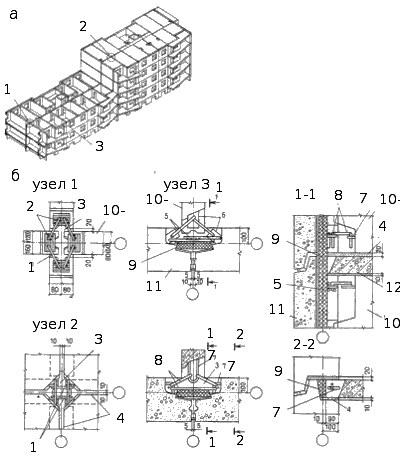

В функциональном и экономическом отношении для многоэтажных жилых зданий наиболее приемлема бескаркасная система. В многоэтажном строительстве применяется ее перекрестно-стеновой вариант, обеспечивающий максимальную пространственную жесткость системы. Основная строительная система многоэтажных жилых домов - бетонная панельная в вариантах с малым шагом поперечных стен для зданий высотой до 25-30 этажей и со смешанным шагом - до 16-17 этажей. Здания возводят из сборных элементов, на применение которых рассчитаны типовые проекты блок-секций, или из элементов, предусмотренных Общесоюзным каталогом унифицированных индустриальных изделий (рис. 64). Рис. 64. Основные конструкции панельного здания а и их сопряжения б: 1 - соединительная накладка; 2 - сварной шов; 3 - бетон замоноличивания; 4 - цементно-песчаный раствор; 5 - стальная полускоба; 6 - стальная пластинка; 7 - петлевой выпуск: 8 - скоба; 9 - утеплитель; 10 - панель внутренней стены; 11 - панель наружной стены; 12 - панель перекрытия |
 |

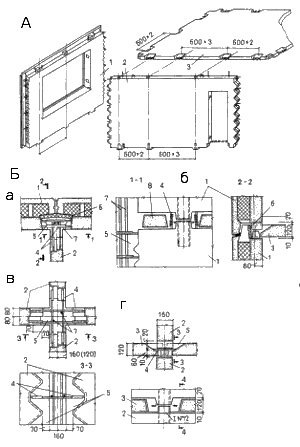

Для сейсмостойкого панельного строительства применяют аналогичные панельные изделия, но с более жесткими конструкциями железобетонных шпоночных стыков между всеми панелями, с непрерывным армированием каналов вертикальных и горизонтальных стыков (рис. 65) и усиленным армированием изделий, особенно перемычек вертикальных диафрагм жесткости. На перспективу планируется наряду с развитием многоэтажного панельного домостроения расширить строительство домов объемно-блочной и монолитных систем при постепенном сокращении применения менее индустриальных и менее экономичных строительных систем из кирпича, мелких и крупных блоков. Рис. 65. Koнструкции сейсмостойких панельных зданий (на примерах серии 92-Ю): А - сборные элементы; Б - стыки: а - вертикальный стык панелей наружных стен с внутренними; б - горизонтальный стык панелей наружных стен; в - вертикальный стык панелей; г - горизонтальный стык панелей с перекрытиями: 1 - панель наружной стены; 2 - панель внутренней стены; 3- панель перекрытия; 4 - сварка арматурных выпусков; 5 - бетон замоноличивания; 6 - утепляющий вкладыш; 7- вертикальное армирование стыка; 8 - опорные участки панелей перекрытия |
Монолитное и сборно-монолитное многоэтажное строительство получит развитие на базе четырех строительных систем — скользящей, объемно-переставной и крупнощитовой опалубки, а также метода подъема перекрытий (этажей). Три первые строительные системы применяют для возведения бескаркасных домов в вариантах перекрестно-стеновом с малым шагом (для скользящей опалубки) и поперечно-стеновом с большим или смешанным шагом стен (для объемно-переставной и крупнощитовой опалубки).
 |
Строительная система подъема перекрытий (этажей) почти единственная в массовом жилищном строительстве, в которой по конструктивно-технологическим требованиям используется каркасно-ствольная или ствольная конструктивная система (рис. 66). Рис. 66. Схемы конструкций зданий, возводимых методом подъема этажей: А - каркасного; Б - ствольного; 1 - фундамент; 2 - пол первого этажа; 3 - воротник; 4 - разделительная прокладка; 5 - плита перекрытия; 6 - обойма колонны; 7 - отверстие для закладного штыря; 8 - колонна; 9 - оголовок: 10 - винтовая тяга: 11 - система монтажных связей; 12 - стальной штырь; 13 - несущий ствол |
Для каждой из монолитных и сборно-монолитных систем специфичны следующие области применения и технические решения основных конструкций.
Система скользящей опалубки применяется для домов башенного типа в обычных условиях строительства для зданий II категории, а в сейсмических — для I категории этажности. Эта система обеспечивает одновременное возведение всех стен, поэтому для нее характерно выполнение как наружных, так и внутренних стен монолитными из легкого или тяжелого бетонов. В последнем случае наружные стены дополнительно утепляют навесными элементами снаружи или установленной на перекрытие утепляющей стенкой изнутри. Перекрытия в таких зданиях выполняют преимущественно из сборных железобетонных элементов.
Система объемно-переставной опалубки применяется преимущественно для протяженных многоэтажных домов I категории этажности в обычных условиях строительства или при расчетной сейсмичности не более 7 баллов. В сборно-монолитных вариантах таких зданий применяют разнообразные конструкции наружных стен: полносборные бетонные, из небетонных материалов, из крупных или мелких блоков.
Здания, возводимые методом подъема перекрытий, благодаря каркасно-ствольной конструктивной системе отличаются гибкостью планировки, в связи с чем упрощается вкомпоновка встроенных нежилых помещений учреждений обслуживания, а также оказывается возможным применять эту строительную систему для возведения многоэтажных общественных зданий. Несущие конструкции здания проектируют по связевой расчетной схеме.
Объемно-блочные конструкции получат применение в многоэтажных жилых зданиях I категории этажности, их конструкции в основном разрабатывают на основе двух конструктивных систем — объемно-блочной и объемно-блочно-стеновой. Примеры технических решений основных конструкций зданий обеих систем показаны на рис. 67, 68.
 |
| |

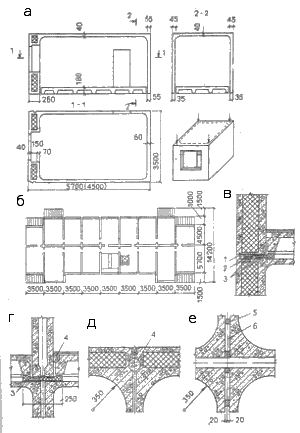

| Рис. 67. Основные конструкции и их сопряжения в объемно-блочных зданиях: а - конструкция объемного блока; б - компоновка объемных блоков в плане жилого здания; в, г - горизонтальные стыки блоков по наружным и внутренним стенам; д, е - вертикальные стыки блоков по наружным и внутренним стенам; 1 - защитное покрытие; 2 - герметик; 3 - упругая прокладка; 4 - бетон замоноличивания: 5 - деревянная рейка; 6 - цементно-песчаный раствор |
Рис. 68. Основные конструкции и узлы их сопряжений в объемно-блочно-стеновых зданиях: А - компоновка объемных блоков и панелей в плане и разрезе здания; Б - узлы сопряжений обьемных блоков между собой и с панелями; 1- двухслойная панель наружной стены блока; 2 - объемный блок: 3 - цементный раствор; 4 - герметизирующая мастика: 5 - двухслойная панель наружной стены; 6 - утепляющий вкладыш; 7 - конопатка; 8 - бетон замоноличивания; 9 - панель перекрытия; 10 - деревянная рейка на высоту объемного блока; 11 - арматурные стержни, прибитые к деревянному бруску |
